개별 컨트롤 유닛 없이도 다수의 라이팅 장치를 제어할 수 있는 멀티채널 LED 드라이버 E522.95

E522.95를 적용하여 아우디 A8의 다이나믹 리어라이트 시스템 개발 (2020년 CES 시연품)

엘모스가 CAN FD를 탑재한 16채널 차량용 LED 드라이버 'E522.95'를 출시했다고 밝혔다.

E522.95는 차량 내부 네트워크의 CAN FD 인터페이스에 다이렉트로 연결 가능한 멀티채널 PWM 드라이버 제품이다. CAN FD 버스에 바로 연결 가능하다는 장점 덕분에 E522.95는 바디 컨트롤러 또는 라이트 컨트롤 유닛이 제어하는 라이트 애니메이션 기능을 더욱 빠르게 구동할 수 있다. E522.95는 최대 100mA의 싱크 전류를 디지털 방식으로 설정 가능한 16개의 채널을 지원하고 각각의 채널에는10bit PWM 제네레이터가 개별적으로 탑재되어 있다.

이중 안전 장치 (fail safe)의 가장 유연한 구동을 위해 E522.95에 탑재된 NVM (Non-Volatile Memory)에는 16개의 채널 각각의 파라미터가 저장된다.

더욱 향상된 퍼포먼스의 파워 매니지먼트 기능은 외부 저항을 통해 자동으로 전류를 조정할 수 있는 번들링 기능을 제공하며, 이를 통해 IC의 전력 손실을 최소화 한다. 또한 E522.95는 전장 제품의 필요 조건을 만족시킬 수 있도록 높은 성능의 자가 진단 기능을 갖추고 있다. 전압과 온도에 따른 전류 조절 기능(derating)을 통해 전력을 효율적으로 관리할 수 있다는 점 역시 LED 애플리케이션 개발에 유리한 요소라 할 수 있다.

E522.95의 특장점

E522.59는 통신 속도 최대 2Mbit/s의 CAN FD 버스 인터페이스를 갖추어 ISO11898을 만족한다. 공급 전압 범위는 5V ~ 40V이고, 외부의 전압 레귤레이터(voltage regulator)에 대한 피드백 기능을 갖추고 있으며, 각각의 채널에 10bit 레졸루션 성능의 개별 PWM 제네레이터를 탑재하고 있다. 이 외에도 채널 번들 기능 등 더욱 향상된 성능의 채널 파워 매니지먼트가 가능하다.

최대 100mA까지 개별적으로 프로그래밍이 가능하고 400μA 단위로 증감하는 전류의 레벨을 선택할 수 있다. 또한 전압과 온도에 따른 전류 조절(derating) 역시 가능하다.

이중 안전 기능(fail safe) 전용의 PWMIN 인터페이스 핀을 할당하여 설계되었으며, LED의 단선과 단락, 그리고 시스템 자가 진단을 위한 10bit ADC 역시 포함되어 있다.

LED 채널 각각의 빈(bin) 분류 별로 밝기를 조정할 수 있고, 외부 저항을 통한 LED 빈 (bin) 분류 기능 또한 가지고 있다. 여러 IC를 하나의 램프 동작으로 제어하는 싱글 램프 모드(single lamp mode)를 지원한다.

EEPROM을 갖추고 있어서 여러 설정값을 이 EEPROM에 저장할 수 있다.

기능 안전 표준인 ISO26262에 따라 개발되어 ASIL B 레벨에 맞는 애플리케이션을 개발에 적용할 수 있고, AEC-Q100 자동차 표준을 충족시키는 품질 인증을 취득하였다.

적용 가능한 애플리케이션으로는 차량용 내외장 라이팅 시스템, 일반적인 LED 애플리케이션, 그리고 고속 LED 라이트 애니메이션 디바이스 등이 있다.

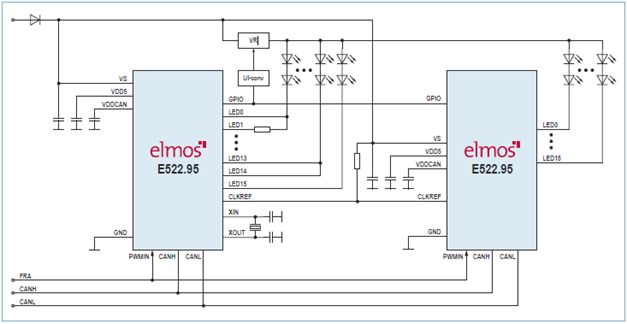

E522.95를 사용한 애플리케이션의 회로도 (예시)

E522.95의 Ordering information
