PV/Br 시스템에 최적화된 다공성 탄소 전극 설계
에너지 밀도 125Wh/kg 구현…자가방전 억제 확인

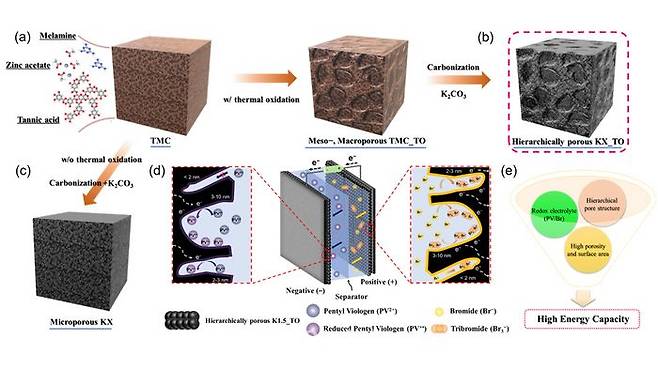

저비용 전구체 설계 및 TO 기반 다공성 탄소 합성 과정. d, e) 레독스 전해질_전극 간 상호작용 및 시너지 모식도. ⓒ광주과학기술원

광주과학기술원(GIST)은 박찬호 화학과 교수와 유승준 신소재공학과 교수 공동연구팀이 전극과 전해질 사이의 계면에서 일어나는 상호작용을 정밀하게 제어함으로써 레독스 슈퍼커패시터의 에너지 저장 성능을 크게 향상시키는 데 성공했다고 19일 밝혔다.

기존의 레독스 슈퍼커패시터는 에너지 밀도를 높이기 위해 전해질 속 레독스 활성물질의 농도를 높이는 방식이 주로 사용됐다.

그러나 이 방법은 활성물질이 전극 사이를 자유롭게 이동하며 에너지가 새어 나가는 자가방전 현상을 유발하고, 충·방전 효율(쿨롱 효율)도 떨어뜨리는 단점이 있었다.

또 활성물질의 분자 크기나 구조에 따라 전극과 전해질이 만나는 계면에서의 반응 특성이 크게 달라질 수 있지만, 이에 대한 연구는 상대적으로 부족한 상황이다.

이에 연구팀은 펜틸바이올로젠(pentyl viologen, PV)과 브로마이드(bromide, Br)를 각각 음극과 양극의 전해질로 사용하는 듀얼 레독스 시스템을 도입했다. 두 물질은 충·방전 과정 중 고체 화합물을 형성하며 자가방전을 억제하고, 에너지 손실을 최소화하는 효과가 있다.

연구팀은 레독스 활성물질이 효과적으로 흡착되고 확산될 수 있도록, 미세기공(2 nm 이하)과 중형기공(2~50 nm)이 적절히 분포된 다공성 탄소 전극을 개발해 전극과 전해질 사이 계면의 반응을 극대화했다.

펜틸바이올로젠(PV)과 브로마이드(Br)는 각각 약 2nm와 0.19nm의 분자 크기를 가지며, 이처럼 크기 차이가 큰 활성물질을 모두 효과적으로 다루기 위해서는 기공 크기 조절이 핵심이다.

하지만 기존의 기공 조절 방식은 미세기공이 무너질 위험이 있어 복잡하고 비용이 많이 드는 공정이 필요했다.

연구팀은 이러한 문제를 해결하기 위해 간단하면서도 저렴한 합성법을 개발해, 미세기공을 손상시키지 않으면서도 중형기공의 비율을 효과적으로 늘린 새로운 탄소 소재를 만들었다.

이 탄소 전극을 PV/Br 기반 레독스 슈퍼커패시터에 적용한 실험 결과, PV 분자의 흡착량이 에너지 밀도에 중요한 영향을 미친다는 사실과 함께, 2~10 nm 크기의 중형기공이 PV 분자의 흡착과 확산에 가장 효과적임을 확인했다.

연구팀은 전해질 농도를 최대로 높이고 비표면적 3,309 m2/g, 기공 부피 2.38 cm3/g의 탄소 전극(K1.5_TO)을 사용해, 수계 레독스 커패시터 시스템에서 125 Wh/kg라는 높은 에너지 밀도를 안정적으로 구현했다.

박찬호 교수는 “이번 연구는 전극과 전해질 계면에서의 물질 상호작용을 정밀하게 제어함으로써, 레독스 슈퍼커패시터의 성능을 획기적으로 향상시킬 수 있음을 입증한 사례”라며 “고성능 수계 에너지 저장장치 개발에 새로운 방향성을 제시할 것”이라고 말했다.

유승준 교수는 “에너지 저장 장치의 성능을 끌어올리기 위해서는 단순히 소재의 성능뿐만 아니라, 소재 간의 상호작용에 대한 이해가 필수적”이라며, “이번 연구는 레독스 전해질과 다공성 탄소 전극의 상호작용을 기반으로 높은 에너지 밀도를 구현한 사례로, 향후 다양한 고성능 레독스 전지 설계에 중요한 지침이 될 것”이라고 강조했다.

Copyright © 데일리안. 무단전재 및 재배포 금지.
